Устройство светильника - основные компоненты, принцип работы и эксплуатация

Что такое устройство светильника?

"Устройство светильника — это конструкция, предназначенная для преобразования электрической энергии в световую посредством установленных источников света..."

---

  Содержание:

---

1. Введение

2. Основные компоненты

• Корпус
• Светодиды
• Источник питания (драйвер)
• Система охлаждений
• Оптика и рефлектор
• Дополнительные элементы
• Типы креплений

Дополнительные элементы

3. Принцип работы

4. Правила эксплуатации

5. Советы по выбору светильника

6. Заключение



Введение

В современном мире светодиодные светильники стали неотъемлемой частью нашей повседневной жизни. Благодаря своей энергоэффективности, долговечности и разнообразию форматов, они широко применяются как в жилых пространствах, так и в коммерческих объектах.

Но как именно устроены эти приборы? Что заставляет их эффективно функционировать и обеспечивать качественное освещение? Ответы на эти вопросы вы найдете ниже в нашем исчерпывающем руководстве.

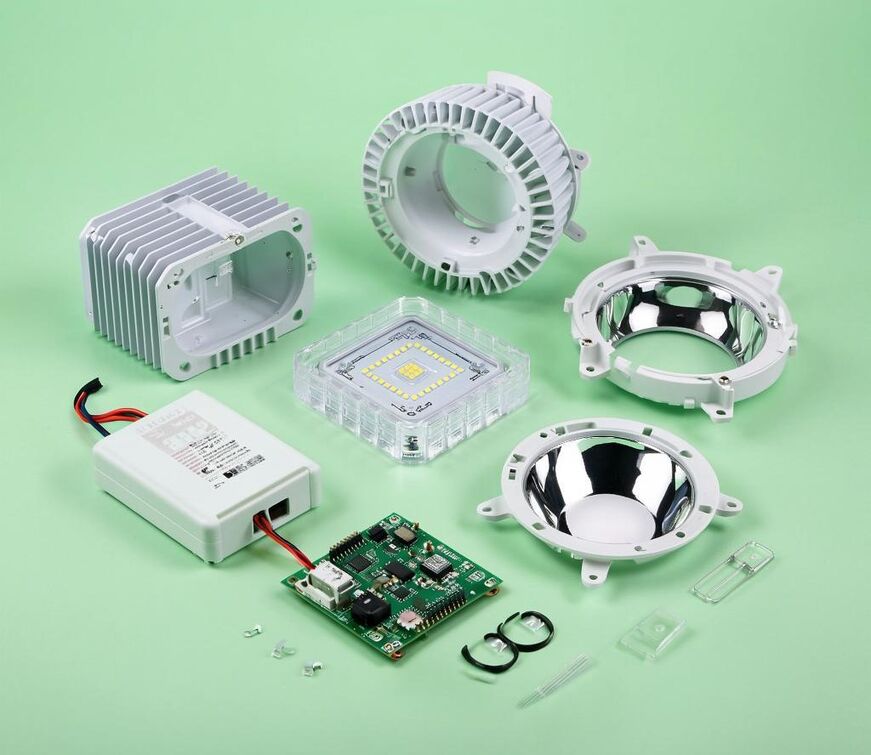

Основные компоненты светодиодного светильника

Светодиодный светильник состоит из ряда ключевых компонентов, каждый из которых выполняет важную функцию. Разберемся детально, что входит в состав современного светодиодного светильника и какую роль играют отдельные элементы.

Корпус светильника

Это внешний каркас, служащий защитой внутренним компонентам и одновременно формирующий эстетику изделия. Современные производители предлагают широкий выбор конструкций корпусов, различающихся материалом и дизайном.

Материалы корпуса

• Металл (алюминиевые сплавы) — самый востребованный вариант благодаря высокой прочности, устойчивости к повреждениям и способности эффективно отводить тепло.
• Пластик — часто применяется в бюджетных моделях. Несмотря на меньшую прочность, пластик легкий и простой в обработке.
• Стекловолокно — используется редко, но обладает высокой прочностью и способностью противостоять агрессивным средам.

Типы корпусов

• Открытый корпус — подходит для внутреннего монтажа, где защита от влаги необязательна.
• Герметичный корпус — предназначен для уличного использования либо помещений с повышенной влажностью. Герметичность обеспечивается специальными резиновыми прокладками и уплотнителями.

LED-модули (светодиоды)

Основой любого светодиодного светильника выступают сами светодиоды — миниатюрные полупроводниковые элементы, генерирующие свет при прохождении электрического тока. Качество используемых светодиодов существенно влияет на характеристики всей системы освещения.

Основные виды светодиодов

• DIP светодиоды — устаревший тип, применяемый в основном в декоративных целях. Характеризуется низким КПД и большими размерами.
• SMD светодиоды — компактные, экономичные и эффективные. Могут быть использованы как одиночные элементы, так и объединяться в матрицы.
• COB светодиоды — самые современные. Представляют собой совокупность множества мелких кристаллов, установленных на единой подложке. Это решение повышает надежность и качество освещения.

Строение светодиода

• Полупроводники (катод и анод) — формируют область p-n перехода, где осуществляется эмиссия света.
• Покрытие люминофором — специальный слой, позволяющий получать нужный оттенок белого света или цвет.
• Фосфат цинка и алюмината галида — вещество, создающее эффект дневного света.

Источник питания (драйвер)

Любое светодиодное оборудование нуждается в качественном источнике питания, называемом драйвером. Основной задачей драйвера является стабилизация напряжения и обеспечение оптимального режима работы светодиодов.

Функции драйвера

• Преобразует высокое сетевое напряжение (220 В) в низковольтное, подходящее для светодиодов (чаще всего 12 В или 24 В постоянного тока).
• Гарантирует защиту светодиодов от скачков напряжения и перегрузок.
• Автоматически регулирует мощность, продлевая срок службы светильника.

Существует два вида драйверов:

• Констант-вольтажный (CV-драйвер) — поддерживает постоянное напряжение на выходе.
• Констант-токовик (CC-драйвер) — фиксирует величину тока, протекающего через светодиоды.

Система охлаждения

Эффективность светодиодных светильников напрямую связана с качеством системы охлаждения. Перегрев отрицательно сказывается на ресурсе светодиодов, вызывая деградацию кристалла и снижение интенсивности света.

Методы охлаждения

• Естественное воздушное охлаждение — классический способ, использующий специальные металлические радиаторы (ребра) для быстрого отвода тепла.
• Принудительное охлаждение — предполагает использование вентиляторов, что увеличивает стоимость и шумность устройства, однако позволяет повысить общую производительность светильника.

Оптика и рефлектор

Для фокусировки и направления светового потока используются оптические элементы — линзы и отражатели. Их форма и материал определяют угол рассеяния света и коэффициент пропускания.

• Диффузионные линзы — распределяют свет равномерно, создавая мягкий световой поток.
• Коллиматорные линзы — сужают пучок света, направляя его в заданную точку или пространство.
• Парболоидальные отражатели — способствуют созданию четкого конуса света.

Дополнительные элементы

Некоторые модели светодиодных светильников также включают дополнительные функциональные модули:

• Датчики движения: позволяют автоматически включать освещение при обнаружении присутствия человека.
• Регуляторы яркости (диммеры): предоставляют возможность изменять уровень интенсивности света вручную или автоматически.
• Модули дистанционного управления: подключают светильники к умным домам или централизованным системам контроля освещения.

Типы креплений

Типы крепления светодиодных светильников включают разные варианты установки, каждый из которых подходит для конкретных условий эксплуатации и архитектурных решений. Вот основные виды креплений:

1. Накладное — установка прямо на поверхность.
2. Встраиваемое — монтаж внутрь потолков.
3. Скоба - с возсожностью регулирования угла освещения
4. Подвесное — подвеска на тросах или штангах.
5. Трековые системы — подвижные светильники на рельсах.
6. Консольные — крепление на стене или потолке с возможностью регулировки угла.
7. Магнитное — быстрое соединение модулей на магнитных рейках.

Принцип работы светодиодного светильника

Теперь перейдем к самому интересному этапу нашего исследования — процессу функционирования светодиодного светильника. Узнав, как работают светодиоды и почему они столь эффективны, вы получите полное представление о данном устройстве.

Основы физики светодиодов

Процесс образования света в светодиодах называется электролюминесценцией. Суть процесса заключается в следующем:

1. Электрическое напряжение прикладывается к двум концам полупроводникового элемента.
2. Ток протекает через границу раздела p-n области (электроды катода и анода).
3. Электроны проходят через переход, высвобождая лишнюю энергию в виде квантов света (фотонов).

Иными словами, энергия электронного возбуждения превращается в световую волну определенной длины. Важно подчеркнуть, что спектральные характеристики светодиода зависят от состава полупроводника, использованного при производстве.

Структура цепи питания

Для запуска и поддержания оптимальной работы светодиодов необходим отдельный элемент — драйвер питания. Вот схема работы цепочки питания:

• Напряжение домашней сети (переменное, 220 В) поступает на вход драйвера.
• Внутри драйвера оно преобразуется в постоянный ток низкого уровня (обычно 12 В или 24 В).
• Постоянный ток направляется на светодиоды, инициируя процесс свечения.

Таким образом, главной функцией драйвера становится стабилизация напряжения и силы тока, предотвращающая перегорание светодиодов.

Эффект тепловой деградации

Одной из главных проблем современных светодиодов является тепловая деградация. Во время работы светодиоды нагреваются, постепенно теряя способность полноценно светить. Эта проблема решается двумя путями:

• Установка эффективных радиаторов охлаждения, отводящих излишнее тепло.
• Использование качественных драйверов, снижающих нагрузку на светодиоды при высоких температурах окружающей среды.

Правила эксплуатации светодиодных светильников

Максимально долго сохранить работоспособность и функциональность ваших светодиодных приборов помогут некоторые важные рекомендации относительно их установки и обслуживания.

Выбор места размещения

Местоположение светильника оказывает значительное влияние на его эксплуатационные характеристики. Необходимо учитывать следующие факторы:

• Избегайте мест с высокой температурой окружающего воздуха.
• Выбирайте сухие и хорошо проветриваемые помещения.
• Учтите расстояние до стен и потолка, чтобы обеспечить достаточное пространство для вентиляции.

Монтаж и установка

Правильный монтаж гарантирует надежную эксплуатацию и долгий срок службы светильника. Всегда выполняйте установку в строгом соответствии с руководством изготовителя:

• Удостоверьтесь, что светильник надежно закреплен на стене или потолке.
• Проверяйте целостность изоляции провода и отсутствие коротких замыканий.
• Прокладывайте кабель отдельно от силовых линий электропитания.

Техника безопасности

Безопасность при эксплуатации светодиодных светильников крайне важна. Соблюдайте ряд простых рекомендаций:

• Никогда не подключайте поврежденные светильники или штепсельные вилки.
• Регулярно проверяйте контакт заземления, если таковой предусмотрен конструкцией.
• Если заметите признаки короткого замыкания или появления дыма, немедленно выключите электричество и вызовите специалиста.

Чистота и уход

Поддерживать чистоту светильника жизненно важно для продления его срока службы. Периодически очищайте поверхность светильника мягкой тканью, удаляя пыль и грязь, скопившиеся на корпусе и поверхностях линз. Помните, что любые абразивы способны повредить покрытие и ухудшить показатели освещенности.

Советы по выбору светодиодных светильников

Выбор подходящего светодиодного светильника — ответственная задача, ведь правильное решение сэкономит деньги и повысит уровень комфорта дома или офиса. Прежде чем совершить покупку, обратите внимание на следующие критерии:

Критерии выбора:

• Качество светодиодов. Обратите внимание на продукцию известных брендов, зарекомендовавших себя надежным производством.
• Совместимость с существующими системами питания. Убедитесь, что ваш новый светильник совместим с вашим источником питания.
• Материал корпуса. Выберите алюминий или стекло для наружных условий, пластик — для интерьеров.
• Срок гарантии. Покупайте изделия с длительным гарантийным сроком.

Заключение

Таким образом, понимание структуры, принципа работы и особенностей эксплуатации светодиодных светильников является залогом длительного срока службы устройств и качественного освещения ваших пространств. Благодаря своим преимуществам, светодиодные технологии становятся предпочтительным выбором для большинства пользователей, стремящихся к энергосбережению и комфорту.

Используя полученные знания, вы сможете правильно выбрать, установить и обслуживать ваши светодиодные светильники, достигнув максимальной эффективности и надежности их работы.
