Светодиоды, виды, принцип работы и применение

Что такое светодиод?

"Светодиод (LED) — это устройство, работающее на принципе электролюминесценции, процесса, при котором полупроводниковый материал излучает свет под действием электрического тока..."

---

   Содержание:

---

1. История изобретения

2. Принцип работы

3. Устройство

4. Виды светодиодов

• Классификация

5. Характеристики

6. Маркировка

7. Подключение

8. Применение

История изобретения

История светодиода - это рассказ о свете, который начался не с большого взрыва, а с маленькой искры любопытства.

В 1907 году Генри Джозеф Раунд, работая в лаборатории Белла, заметил слабое свечение от кристалла карбида кремния. Это было не просто свечение, а первый шепот электролюминесценции, который вскоре превратится в оглушительный хор света.

Прошло более полувека, прежде чем Ник Холоняк-младший представил миру первый практичный светодиод в 1962 году. Его красный свет был не так ярок, как современные светодиоды, но он зажег искру, которая привела к настоящему огненному шторму инноваций.

Затем, в 1990-х, Шудзи Накамура совершил прорыв, создав синий светодиод. Это был ключ, который открыл дверь к созданию белого света, смешивая синий свет со светодиодами других цветов. Это открытие не только осветило наши дома, но и зажгло революцию в освещении, которая продолжается и по сей день.

Сегодня светодиоды - это не просто источники света, они - символы эпохи, в которой энергоэффективность и долговечность стали новыми стандартами. От мерцающего свечения в лаборатории до яркого света на улицах городов, светодиоды продолжают освещать путь человечества к более светлому и устойчивому будущему.

Принципы работы

В основе светодиода лежит p-n переход, созданный путём допирования двух смежных областей полупроводника разными типами примесей: одна область допируется атомами, создающими избыток электронов (n-тип), а другая — атомами, создающими избыток "дырок" (p-тип).

Когда к светодиоду прикладывается напряжение в прямом направлении, электроны из n-области начинают перемещаться к p-области, а "дырки" из p-области — к n-области. На границе p-n перехода электроны и "дырки" встречаются и рекомбинируют, что приводит к освобождению энергии в виде фотонов — частиц света.

Энергия фотонов и цвет излучаемого света зависят от ширины запрещённой зоны полупроводника, которая определяется его материалом. Например, полупроводники с большой шириной запрещённой зоны излучают свет в синем или ультрафиолетовом диапазоне, в то время как полупроводники с меньшей шириной запрещённой зоны излучают в красном или инфракрасном диапазоне.

Преимущества светодиодов:

• Высокая эффективность: Большая часть энергии преобразуется в свет, а не в тепло.
• Долговечность: Срок службы светодиодов может достигать десятков тысяч часов.
• Быстрый отклик: Светодиоды мгновенно включаются и выключаются.
• Устойчивость к ударам и вибрации: Отсутствие хрупких элементов делает их надёжными в эксплуатации.
• Малый размер: Позволяет использовать их в компактных устройствах.

Эти характеристики делают светодиоды идеальными для широкого спектра применений, от бытового освещения до передовых технологических решений. Их уникальные свойства и способность к миниатюризации открывают новые горизонты в дизайне и инженерии осветительных устройств.

Устройство

Светодиоды основаны на эффекте электролюминесценции, который возникает в результате рекомбинации электронов и дырок в полупроводниковом материале.

Светодиод состоит из нескольких ключевых компонентов:

• Полупроводниковый кристалл: Это сердце светодиода, где происходит генерация света. Кристалл обычно изготавливается из материалов, таких как арсенид галлия (GaAs), фосфид галлия (GaP) или нитрид галлия (GaN), и содержит два слоя: один с избытком электронов (n-типа), а другой с дефицитом электронов, называемым дырками (p-типа).
• p-n переход: Место, где n-тип и p-тип материалов соединяются. Когда через светодиод пропускается ток, электроны и дырки рекомбинируют на p-n переходе, и энергия, высвобождаемая в процессе, излучается в виде фотонов — частиц света.
• Корпус: Защищает полупроводниковый кристалл и оптически усиливает излучаемый свет. Обычно изготавливается из пластика или эпоксидной смолы.
• Электроды: Металлические контакты, которые подключаются к p-n переходу и обеспечивают протекание электрического тока через светодиод.
• Отражатель: Металлическая или пластиковая часть, которая отражает свет в нужном направлении и увеличивает его интенсивность.
• Теплоотвод: Устройство, которое отводит тепло от полупроводникового кристалла, предотвращая его перегрев и продлевая срок службы светодиода.

Типы светодиодов

Светодиоды, благодаря своей универсальности и адаптивности, представлены на рынке в разнообразных формах и классификациях.

Индикаторные светодиоды (Indicator LEDs) — это символы информационной эры, маленькие светильники, которые играют важную роль в нашем повседневном взаимодействии с технологиями. Они не просто показывают, включено ли устройство или нет; они могут сообщать о состоянии заряда батареи, о приеме сигнала или о необходимости обслуживания. Их присутствие ощущается везде, от самых простых бытовых приборов до сложных промышленных систем.

Мощные светодиоды (High-Power LEDs) представляют собой революцию в освещении. Они способны заменить традиционные источники света, такие как лампы накаливания и люминесцентные лампы, обеспечивая более яркий и чистый свет при значительно меньшем энергопотреблении. Их применение варьируется от домашнего освещения до автомобильных фар и уличного освещения, что делает их универсальными и востребованными.

SMD-светодиоды (Surface-Mounted Device LEDs) — это микроскопические световые фабрики, которые можно интегрировать практически в любую электронную систему. Они идеально подходят для создания плоских и равномерно освещенных поверхностей, что делает их незаменимыми в современных экранах и осветительных панелях.

COB-светодиоды (Chip-On-Board LEDs) сочетают в себе множество светодиодных кристаллов, упакованных вместе, чтобы создать один мощный световой модуль. Это обеспечивает более равномерное распределение света и высокую светоотдачу, что делает их идеальными для использования в прожекторах и лампах, где требуется мощное освещение без видимых точек света.

RGB-светодиоды — это волшебники цвета, которые могут трансформировать пространство с помощью света. Они позволяют пользователю выбирать цвет освещения в соответствии с настроением или событием, предоставляя бесконечные возможности для персонализации и декоративного освещения.

ИК-светодиоды (Infrared LEDs) работают за пределами видимого спектра, но их влияние на нашу жизнь огромно. Они ключевые компоненты в системах дистанционного управления, безопасности и ночного видения, где их способность излучать инфракрасный свет используется для передачи информации или обеспечения видимости в темноте.

УФ-светодиоды (Ultraviolet LEDs) открывают новые горизонты в медицине и стерилизации, предлагая безопасные и эффективные методы борьбы с микробами и вирусами. Они также играют важную роль в проверке подлинности документов и денежных знаков, обеспечивая дополнительный уровень безопасности.

Эти разнообразные виды светодиодов демонстрируют, как инновации в области полупроводниковых технологий могут привести к значительным улучшениям в нашей повседневной жизни, от освещения до безопасности и здравоохранения.

Классификация

• По цвету: Светодиоды могут излучать свет практически в любом цвете видимого спектра, а также в ультрафиолетовом и инфракрасном диапазонах. Цвет излучения определяется материалом полупроводника и его энергетическим зазором.
• По мощности: Светодиоды классифицируются на низкой мощности (до 0.1 Вт), среднемощные (от 0.1 до 0.5 Вт) и высокомощные (более 0.5 Вт). Выбор мощности зависит от требуемой яркости и области применения.
• По области применения: Светодиоды находят применение в самых разных сферах — от бытового освещения до медицинских приборов, от автомобильной промышленности до сельского хозяйства, где они используются для стимуляции роста растений.

Эта классификация помогает выбрать подходящий тип светодиода для конкретного применения, учитывая требования к цвету, мощности и функциональности.

Характеристики

Ниже описание основных параметров светодиодов, используемых в светодиодных лампах, лентах и светильниках:

• Ток (I): проходящий через светодиод, является критическим параметром, определяющим его яркость и долговечность. Обычно измеряется в миллиамперах (мА) или амперах (А). Рабочий ток типичного светодиода может варьироваться от 10 мА для индикаторных светодиодов до 1 А для мощных светодиодов, используемых в прожекторах.
• Напряжение (U): на светодиоде, необходимое для создания тока, измеряется в вольтах (В). Оно зависит от материала и конструкции светодиода и обычно находится в диапазоне от 2 В до 4 В. Например, красные светодиоды имеют более низкое рабочее напряжение, чем синие.
• Мощность (P): светодиода показывает, сколько энергии он потребляет за единицу времени. Мощность светодиодов может быть от 0.1 Вт для небольших индикаторных светодиодов до более 100 Вт для светодиодов, используемых в промышленных светильниках.
• Световой поток (Φ): Этот параметр отражает общее количество света, излучаемого светодиодом, и измеряется в люменах (лм). Световой поток одного светодиода может варьироваться от нескольких люмен для индикаторных светодиодов до тысяч люмен для мощных светодиодов.
• Цветовая температура (T): определяет оттенок света, излучаемого светодиодом, и измеряется в кельвинах (К). Она может варьироваться от теплого белого (2700К), создающего уютное освещение, до холодного белого (6500К и выше), подходящего для рабочих и промышленных пространств.
• Габариты: Размеры светодиода могут сильно варьироваться в зависимости от его типа и предназначения. Например, поверхностно-монтируемые светодиоды (SMD) могут иметь размеры 3.5x2.8 мм для компактных устройств или 5.0x5.0 мм для более мощных приложений.

Эти параметры важны для выбора светодиодов под конкретные задачи и условия эксплуатации, а также для расчета энергоэффективности и теплового управления в светодиодных устройствах.

Маркировка

Маркировка светодиодов - это не просто набор символов на корпусе компонента, это целая история, рассказывающая о его происхождении, характеристиках и предназначении. Каждый знак, каждая цифра и каждая буква несут в себе определенный смысл, позволяя специалистам быстро и точно определить параметры светодиода для его правильного применения в электронных схемах и устройствах.

Ключевые элементы маркировки:

• Типоразмер: Обозначает физические размеры светодиода, что важно для монтажа на печатную плату.
• Цветовая маркировка: Сообщает о спектральных характеристиках излучения, что критично для создания систем освещения с заданными цветовыми параметрами.
• Код производителя: Указывает на компанию, изготовившую светодиод, что является залогом качества и надежности.
• Серийный номер: Позволяет отследить партию производства и, при необходимости, получить информацию о дате изготовления.
• Электрические характеристики: Включают в себя напряжение, ток и мощность, что необходимо для безопасной и эффективной работы.

Пример маркировки:

Допустим, на светодиоде присутствует следующая маркировка: 5A3B2C. Расшифровка может быть такой:

• 5A - указывает на типоразмер светодиода.
• 3B - обозначает цветовую гамму, где "3" может означать красный цвет, а "B" - определенный оттенок этого цвета.
• 2C - код производителя, где "2" может быть идентификатором компании, а "C" - указанием на серию продукции.

Таким образом, маркировка светодиодов является своеобразным паспортом компонента, содержащим всю необходимую информацию для его идентификации и использования в соответствии с техническими требованиями и стандартами. Это ключевой элемент в системе обеспечения качества и совместимости в электронной промышленности.

Подключение

Способы подключения светодиода могут варьироваться в зависимости от его типа и предполагаемого использования. Вот подробное описание наиболее распространенных методов подключения:

1. Последовательное подключение: Светодиоды подключаются один за другим так, что ток течет через каждый светодиод по очереди. Это обеспечивает одинаковый ток для всех светодиодов в цепи, что важно для их равномерного свечения. Однако, если один светодиод выйдет из строя, вся цепь перестанет работать.

2. Параллельное подключение: Каждый светодиод подключается непосредственно к источнику питания. Это обеспечивает независимость каждого светодиода, и при выходе одного из строя, остальные продолжат работать. Недостатком является то, что различия в характеристиках светодиодов могут привести к неравномерному распределению тока.

3. Последовательно-параллельное подключение: Комбинация первых двух методов, где несколько последовательных цепей светодиодов подключаются параллельно. Это позволяет избежать полного отказа системы при выходе из строя одного светодиода и обеспечивает более равномерное распределение тока.

4. С резистором: Для ограничения тока через светодиод часто используют резистор. Резистор подбирается таким образом, чтобы обеспечить оптимальный ток, который необходим для нормальной работы светодиода без перегрева.

5. С использованием стабилизатора тока: Это устройство поддерживает постоянный ток через светодиод, независимо от изменений напряжения питания. Это обеспечивает более стабильную и долговечную работу светодиодов.

6. С драйвером: Устройства предназначены для обеспечения оптимальных условий работы светодиодов, контролируя ток и защищая от перенапряжений и коротких замыканий.

7. Модульное подключение: Светодиоды могут быть интегрированы в модули с уже встроенной электроникой управления, что упрощает их подключение и использование.

8. Подключение с использованием микроконтроллера: Для создания сложных световых эффектов и управления яркостью светодиодов можно использовать микроконтроллеры, которые позволяют программно регулировать параметры свечения.

Каждый из этих методов имеет свои особенности и может быть выбран в зависимости от требований к проекту, доступности компонентов и уровня сложности. При проектировании цепи светодиодов важно учитывать такие параметры, как напряжение питания, ток, который может пропустить светодиод, и тепловые характеристики. Это поможет обеспечить надежную и безопасную работу светодиодной системы.

Применение

Светодиодные технологии преобразили мир освещения, предложив ряд инновационных изделий. Вот подробное описание основных видов светодиодных изделий:

Светодиодные лампы

Эти лампы - настоящий прорыв в энергоэффективности и долговечности. Они способны работать до 50,000 часов, что в разы превышает срок службы традиционных ламп накаливания. Светодиодные лампы бывают различных форм и размеров, от стандартных лампочек до трубок T8, и могут использоваться в самых разных условиях - от домашнего освещения до промышленных установок.

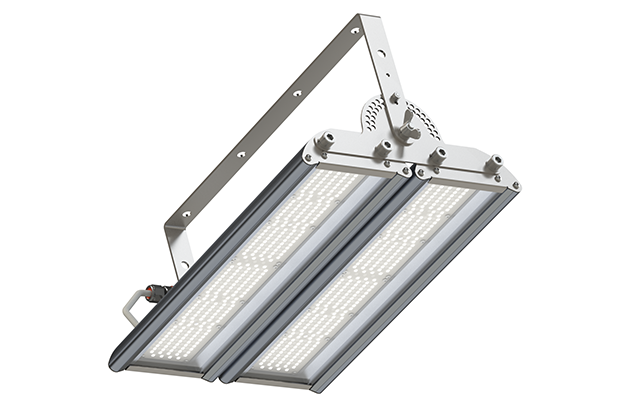

Светодиодный светильники

Светодиодные светильники обеспечивают равномерное распределение света и могут быть настроены для создания определенной атмосферы или акцентирования архитектурных особенностей. Они доступны в виде потолочных панелей, настенных светильников, трековых систем и даже уличного освещения.





Ленты

Гибкие светодиодные ленты предлагают уникальную возможность для творчества в дизайне интерьера и экстерьера. Они могут быть разрезаны на отрезки нужной длины и прикреплены практически к любой поверхности, создавая декоративное освещение или подсветку.

Экраны и дисплеи

Светодиодные экраны и дисплеи используются в широком спектре устройств, от смартфонов до огромных видеостен. Они предлагают высокое разрешение, яркость и контрастность, что делает их идеальными для рекламы и развлекательных мероприятий.

Индикаторы

Светодиодные индикаторы - это маленькие, но важные элементы, которые можно найти во множестве электронных устройств. Они информируют пользователя о состоянии работы устройства, например, показывая, что прибор включен или заряжается.

Эти изделия значительно улучшили наше повседневное освещение и визуальное восприятие, предоставляя улучшенные характеристики и открывая новые возможности для инноваций. Светодиодные технологии продолжат развиваться, предлагая еще больше возможностей для улучшения качества жизни и снижения энергопотребления.

Каждый из этих этапов требует высокой квалификации и точности, и вместе они создают продукт, который может осветить наш мир более эффективно и красочно, чем когда-либо прежде.
