Радар, виды, принцип работы и применение

Что такое радар?

"Радар (радиолокационная система) — это технология, использующая радиоволны для обнаружения, отслеживания и идентификации объектов..."

---

   Содержание:

---

1. История

2. Основные функции

3. Виды радаров

4. Принцип работы

5. Устройство

6. Характеристики

7. Применение

8. Инновации

История изобретения

История изобретения радара начинается с открытия радиоволн в конце 19 века, когда немецкий физик Генрих Герц продемонстрировал их существование. В 1930-х годах британский инженер Роберт Уотсон-Уотт предложил использовать радиоволны для обнаружения самолетов, что стало основой для первых радиолокационных систем.

С началом Второй мировой войны радар стал ключевым инструментом в военных действиях, позволяя эффективно отслеживать вражеские самолеты и корабли. Разработка радаров в это время привела к значительным технологическим достижениям, включая импульсные радары и многоканальную обработку сигналов.

После войны радарные технологии продолжили развиваться и нашли применение в гражданской авиации, метеорологии и морской навигации. С появлением цифровых технологий в конце 20 века радары стали более компактными и многофункциональными, что открывает новые горизонты их использования в различных областях. Таким образом, история радара — это путь от теоретических открытий к практическим приложениям, которые изменили мир.

Основные функции

Радар — это устройство, использующее радиоволны для обнаружения и анализа различных элементов. Основные функции радара:

• Обнаружение: Определяет наличие элементов в зоне действия.
• Измерение расстояния: Вычисляет дистанцию до цели по времени, необходимому радиоволнам для отражения.
• Определение скорости: Устанавливает скорость передвижения с помощью эффекта Доплера.





• Указание направления: Определяет местоположение по углу появления.
• Классификация: Различает типы на основе характеристик (например, размер, форма).
• Мониторинг погоды: Используется для отслеживания атмосферных явлений, таких как дождь и штормы.
• Навигация: Помогает в управлении движением транспортных средств, включая самолеты и корабли.
• Безопасность: Применяется для контроля границ и выявления нарушений.

Эти функции делают радар важным инструментом в авиации, судоходстве, метеорологии и сфере безопасности.

Виды радаров

Радары можно классифицировать по принципу работы на несколько основных типов. Вот некоторые из них:

Импульсные радары:

Эти радары отправляют короткие импульсы радиоволн и измеряют время, за которое сигнал возвращается после отражения от объекта. Они обычно используются в метеорологии и для обнаружения самолетов.

Частотные модульные радары (FMCW):

Эти устройства отправляют непрерывный сигнал, частота которого изменяется со временем. Они измеряют разницу между отправленным и возвращенным сигналом для определения расстояния до объекта. Чаще всего используются в автомобильных радарных системах.

Радары с синтетической апертурой (SAR):

Эти радары используют движение платформы (например, спутника или самолета) для создания высококачественных изображений. Они работают на основе обработки сигналов, полученных от множества импульсов.





Параллельные радары:

Эти системы используют несколько антенн для одновременного сканирования различных направлений, что позволяет быстро обнаруживать и отслеживать объекты.

Радары с фазированной решеткой:

Эти устройства используют антенны, состоящие из множества элементов, которые могут изменять направление луча без механического поворота. Это позволяет быстро и точно отслеживать объекты.

Радары с допплеровским эффектом:

Эти радары измеряют изменение частоты сигнала, отраженного от движущегося объекта, что позволяет определять скорость этого объекта. Используются, например, в системах контроля за движением.

Каждый из этих типов радаров имеет свои преимущества и недостатки в зависимости от конкретных приложений и условий работы.

Принцип работы

Принцип работы радара основан на использовании радиоволн для обнаружения и отслеживания объектов. Этот процесс включает несколько ключевых этапов:

1. Генерация радиосигналов: Радар начинает свою работу с генерации радиосигналов в передатчике. Эти сигналы могут иметь различные частоты и формы, в зависимости от типа радара и его назначения.

2. Излучение сигналов: Сгенерированные радиосигналы направляются через антенну в определённом направлении. Антенна может быть направленной, что позволяет сосредоточить сигнал на конкретной области, или многопозиционной для охвата более широкого пространства.

3. Отражение сигналов: Когда радиосигналы сталкиваются с объектом, например, самолетом или кораблем, они отражаются обратно. На этом этапе важным фактором является размер, форма и материалы объекта, которые могут влиять на силу и характеристики отраженного сигнала.

4. Прием отраженных сигналов: Антенна радара также выполняет функцию приема. Она улавливает отраженные сигналы и передает их в приемник. Здесь сигналы преобразуются в электрические импульсы.

5. Обработка данных: Полученные импульсы обрабатываются системой обработки данных. С помощью различных алгоритмов, таких как фильтрация и корреляция, система анализирует время, прошедшее с момента излучения сигнала до его возвращения, а также изменения в частоте сигнала (эффект Доплера), чтобы определить расстояние до объекта и его скорость.

6. Визуализация информации: После обработки данные представляются в виде визуальных изображений или цифровой информации на экране оператора. Это позволяет пользователям оценивать местоположение, скорость и направление движения объектов.

Таким образом, радар функционирует как сложная система, которая сочетает в себе физику радиоволн, электронику и алгоритмы обработки данных

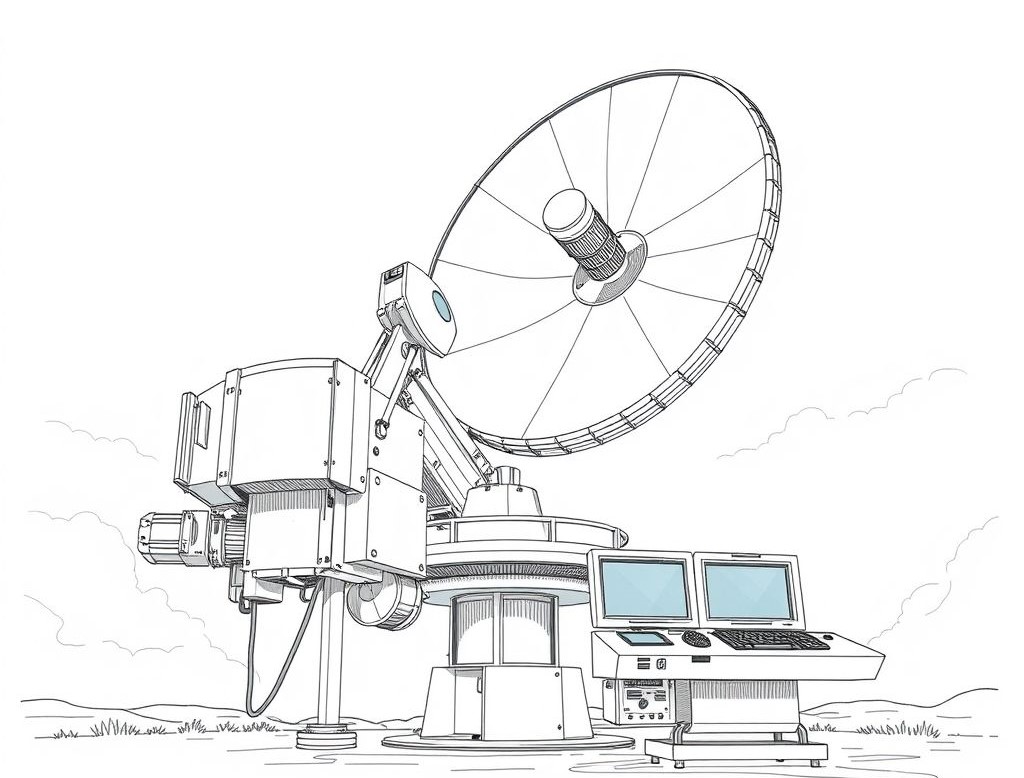

Устройство

Основные компоненты радара включают:

• Передатчик: Это устройство генерирует радиосигналы, которые излучаются в пространство. Частота и мощность сигналов могут варьироваться в зависимости от назначения радара.
• Антенна: Антенна служит для передачи излучаемых сигналов и приема отраженных от объектов сигналов. Она может быть направленной, что позволяет сосредоточить энергию в определенном направлении, или многопозиционной для охвата широкого пространства.



• Приемник: Приемник принимает возвращенные сигналы и преобразует их в электрические импульсы. Эти импульсы затем обрабатываются для извлечения информации о расстоянии и скорости объектов.
• Система обработки данных: Этот компонент анализирует полученные сигналы, используя сложные алгоритмы и методы обработки, такие как фильтрация, корреляция и спектральный анализ. Результаты обработки отображаются в виде визуальных данных, что позволяет операторам оценивать ситуацию.

Современные технологии, такие как фазированные антенны и алгоритмы машинного обучения, значительно расширяют возможности радарных систем, повышая их точность и эффективность.

Характеристики

Технические характеристики радара определяют его эффективность и применимость в различных областях. Вот ключевые параметры:

1. Частотный диапазон: Указывает на диапазон частот, на которых работает радар. Различные диапазоны (например, L, S, C, X, Ku, Ka) используются для разных задач, от метеорологии до военных применений.

2. Дальность обнаружения: Максимальное расстояние, на котором радар может обнаруживать объекты. Зависит от мощности излучения, частоты и размеров объектов.

3. Разрешение: Способность радара различать близко расположенные объекты. Высокое разрешение позволяет точно определять местоположение и размеры объектов.





4. Мощность излучения: Количество энергии, которое радар излучает в виде радиоволн. Более высокая мощность позволяет увеличивать дальность и улучшать качество сигнала.

5. Тип антенны: Антенны могут быть параболическими, фазированными решетками и другими типами, влияющими на направленность и чувствительность радара.

6. Скорость обработки данных: Время, необходимое для анализа и интерпретации полученных данных. Быстрая обработка позволяет оперативно реагировать на изменения в окружающей среде.

7. Системы подавления помех: Технологии, которые уменьшают влияние нежелательных сигналов и шумов, улучшая качество обнаружения объектов.

Эти характеристики влияют на выбор радара для конкретных задач и его общую производительность в различных условиях эксплуатации.

Применение

Радар (радиолокационная система) — это технология, использующая радиоволны для обнаружения и отслеживания объектов. Вот краткое описание его применения в различных сферах:

Авиация: Радар управляет воздушным движением, предотвращает столкновения и обеспечивает безопасность полетов, отслеживая местоположение и высоту самолетов.

Военное дело: Используется для обнаружения и отслеживания вражеских объектов, наведения ракет и мониторинга воздушного и морского пространства.

Морская навигация: Помогает судам избегать столкновений, особенно в условиях плохой видимости, и определяет местоположение других судов и берегов.





Автомобильная промышленность: Интегрирован в системы помощи водителю (ADAS) для повышения безопасности, например, в адаптивном круиз-контроле и системах предупреждения о столкновениях.

Метеорология: Используется для отслеживания осадков, анализа атмосферных условий и прогнозирования погоды.

Геология: Применяется для картирования ландшафта и изучения изменений в земной коре, таких как землетрясения и эрозия.

Таким образом, радар является универсальным инструментом, который значительно улучшает безопасность и эффективность в различных областях.

Инновации

Инновации в радарах значительно расширили их возможности и области применения. К основным достижениям можно отнести:

• Фазированная решетка: Позволяет изменять направление луча без механического поворота, обеспечивая быстрое сканирование и улучшенную точность.
• Мульти-частотные системы: Использование нескольких частот одновременно для повышения надежности и точности обнаружения, а также для лучшей классификации.
• Синтетическая апертурная радиолокация (SAR): Обеспечивает высокое разрешение изображений, что позволяет детально анализировать поверхности Земли и выявлять изменения в ландшафте.
• Радары с высоким разрешением: Развивают технологии обработки сигналов, позволяя получать четкие изображения даже в сложных условиях, таких как плохая погода или наличие помех.
• Интеграция с другими системами: Совмещение радаров с технологиями GPS и датчиками, что улучшает навигацию и мониторинг.
• Автоматизация и ИИ: Внедрение алгоритмов машинного обучения для автоматической обработки данных и улучшения анализа ситуаций.

Эти инновации делают радары более эффективными и универсальными, что открывает новые горизонты в таких областях, как безопасность, метеорология, транспорт и геологоразведка.
