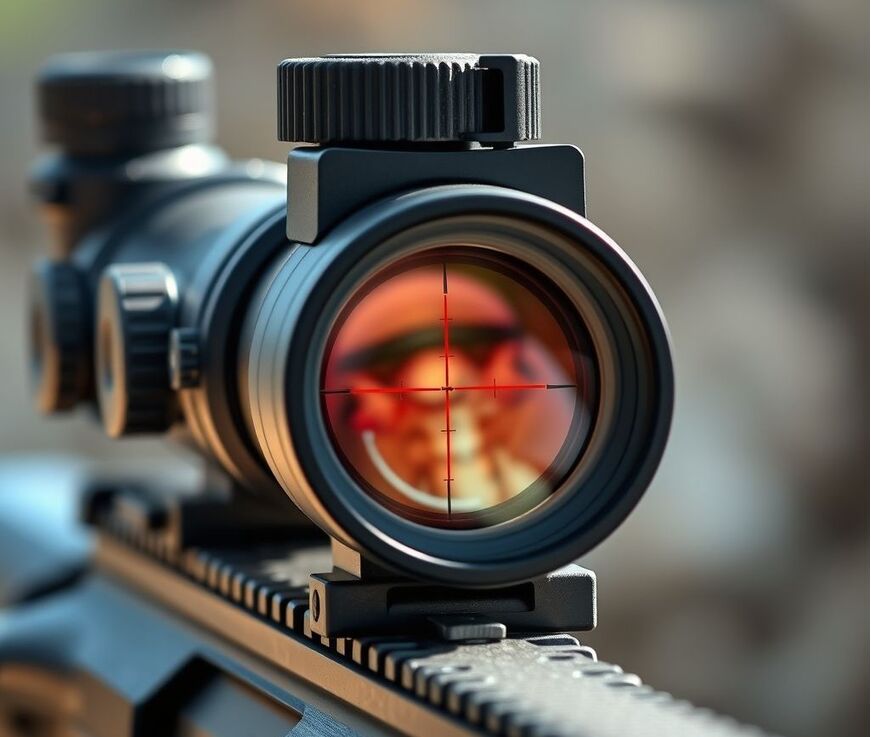

Оптический прицел, виды, устройство и принцип работы

Что такое оптический прицел?

"Оптический прицел — это устройство с системой линз, устанавливаемое на огнестрельное оружие для увеличения изображения цели и повышения точности прицельной стрельбы..."

---

   Содержание:

---

1. История

2. Виды оптических прицелов

3. Устройство и принцип работы

• Оптическая схема
• Увеличение и поле зрения
• Сетка прицела

4. Эксплуатация и настройка

5. Инновации

История изобретения

Оптический прицел — это результат многовекового развития науки и техники, воплотивший в себе стремление человека видеть дальше и точнее, чтобы управлять огнём с максимальной эффективностью.

Его история начинается с простого телескопа, изобретённого в начале XVII века Галилео Галилеем и голландскими мастерами, которые впервые объединили линзы для увеличения изображения. Хотя эти первые оптические устройства не предназначались для оружия, они заложили фундамент для будущих прицелов.

В конце XIX века, когда огнестрельное оружие стало более точным и мощным, возникла необходимость в средствах, способных повысить дальность и точность стрельбы. Немецкий мастер Готфрид Хильдебрандт стал одним из первых, кто разработал специализированный прицел с оптической системой, позволяющей стрелку видеть цель с увеличением и наводиться с высокой точностью. Эти ранние прицелы были простыми, но революционными — они изменили представление о снайперской стрельбе и тактике боя.

Первая мировая война стала настоящим испытанием и катализатором для массового внедрения оптических прицелов. Производители, такие как Zeiss и Leupold, довели технологии до высокого уровня, внедрив точные механизмы регулировки, улучшенные линзы с антирефлексным покрытием и более надёжные корпуса. Прицелы перестали быть роскошью и стали стандартным вооружением снайперов.

Дальнейшее развитие технологии шло по пути повышения удобства и функциональности. Появились подсвечиваемые прицельные сетки, которые позволяли вести прицельный огонь в условиях плохой освещённости. Материалы корпуса стали более лёгкими и прочными, обеспечивая устойчивость к вибрациям и погодным условиям.

С наступлением цифровой эры оптические прицелы превратились в сложные гибридные устройства, объединяющие классическую оптику с электронными системами — баллистическими калькуляторами, дальномерами и даже возможностью передачи данных на мобильные гаджеты.

Современные прицелы с ночным видением и тепловизионными сенсорами расширили границы видимости и сделали возможным точное прицеливание в полной темноте.

Виды оптических прицелов

Оптические прицелы бывают разных типов, каждый из которых имеет свои особенности, преимущества и предназначение. Рассмотрим основные виды подробнее.

Прицелы с фиксированным увеличением

Прицелы с фиксированным увеличением обеспечивают одно постоянное кратное увеличение, например, 4×, 6× или 10×. Такие прицелы отличаются простотой конструкции и надежностью.

Преимущества:

• Меньше деталей, что повышает надежность и долговечность
• Более низкая цена по сравнению с переменными прицелами
• Легче и компактнее
• Быстрая настройка — не нужно менять увеличение

Недостатки:

• Меньшая универсальность — прицел оптимален только для определённой дистанции
• Требуется смена прицела или дополнительное оборудование для стрельбы на разные расстояния

Применение:

Чаще всего используются для охоты и спортивной стрельбы на фиксированные дистанции, где нет необходимости в изменении кратности.

Прицелы с переменным увеличением

Такие прицелы позволяют стрелку изменять кратность увеличения в определённых пределах, например, 3–9×, 4–16× и т.д. Это делает их универсальными и удобными для различных условий стрельбы.

Преимущества:

• Гибкость — возможность адаптироваться под разные дистанции и ситуации
• Позволяют быстро переключаться между близкими и дальними целями
• Часто оснащены дополнительными функциями (подсветка, компенсаторы)

Недостатки:

• Более сложная конструкция — выше стоимость и вес
• Требуют более тщательной настройки и обслуживания

Применение:

Широко используются охотниками, снайперами и спортсменами, которым нужна универсальность в прицеле.

Ночные прицелы

Ночные прицелы предназначены для стрельбы в условиях низкой освещённости или полной темноты. Они оснащены специальными усилителями изображения или тепловизионными элементами.

Типы ночных прицелов:

• Усилители изображения — преобразуют слабый свет в видимое изображение
• Тепловизоры — регистрируют тепловое излучение объектов

Преимущества:

• Позволяют вести прицельную стрельбу в полной темноте
• Высокая чувствительность к свету или теплу

Недостатки:

• Высокая цена и энергозависимость (требуют батареи)
• Больший вес и габариты
• Ограниченная дальность и разрешение по сравнению с дневными прицелами

Применение:

Используются военными, охотниками и спецслужбами для ночных операций.

Прицелы с подсветкой сетки

В таких прицелах прицельная сетка оснащена подсветкой, обычно красного или зелёного цвета. Это помогает стрелку видеть сетку при слабом освещении, не теряя чёткости прицеливания.

Особенности:

• Регулируемая яркость подсветки для адаптации к разным условиям
• Подсветка может быть постоянной или с автоматическим отключением

Преимущества:

• Улучшенная видимость сетки в сумерках и плохой освещённости
• Не отвлекает, если правильно настроена

Недостатки:

• Требует питания (батарейки)
• Может быть сложно при ярком дневном свете

Применение:

Популярны среди охотников и стрелков, которые часто работают в условиях переменного освещения.

Прицелы с компенсатором баллистики

Эти прицелы оснащены специальными шкалами, механизмами или электронными системами, которые помогают учитывать баллистические поправки — влияние дальности, ветра, скорости пули и других факторов.

Типы компенсаторов:

• Механические — с маркировками для поправок по дальности и ветру
• Электронные — с датчиками и калькуляторами, иногда с подключением к смартфонам

Преимущества:

• Повышают точность стрельбы на большие дистанции
• Упрощают расчёт поправок

Недостатки:

• Более высокая стоимость и сложность
• Требуют навыков настройки и использования

Применение:

Используются снайперами, спортивными стрелками и профессионалами, стреляющими на большие дистанции.

Коллиматорные и голографические прицелы

Коллиматорные прицелы — это прицелы без увеличения, в которых прицельная точка проецируется на стекло, позволяя быстро наводиться на цель.

Голографические прицелы — разновидность коллиматорных, где прицельная точка формируется с помощью голографической технологии, что обеспечивает высокую точность и стабильность.

Преимущества:

• Быстрое наведение, удобство при стрельбе на короткие дистанции
• Не требует точного совмещения глаза и прицела
• Работают при любых условиях освещения

Недостатки:

• Отсутствие увеличения
• Более высокая цена у голографических моделей

Применение:

Идеальны для тактического оружия, пистолетов, карабинов и ситуаций, где важна скорость реакции.

Специализированные прицелы

Существуют прицелы, разработанные для узких задач и условий эксплуатации:

• Снайперские прицелы — с высоким увеличением, точными компенсаторами баллистики, качественной оптикой и надежной конструкцией для стрельбы на большие дистанции.
• Охотничьи прицелы — с защитой от влаги, ударов, с подсветкой и удобной настройкой для полевых условий.
• Военные прицелы — оснащены дополнительными функциями: дальномерами, баллистическими калькуляторами, ночными режимами, усиленной защитой и совместимостью с тактическим оборудованием.

Устройство и принципы работы

Оптический прицел — это устройство, которое позволяет стрелку точнее наводиться на цель, используя оптическую систему для увеличения изображения и прицельную сетку для точного прицеливания. Рассмотрим ключевые принципы работы и основные компоненты прицела.

Оптическая схема (линзы, призмы)

Основу оптического прицела составляет система линз и, в некоторых моделях, призм, которая формирует увеличенное изображение цели.

Объектив:

Это линза, расположенная со стороны цели, которая собирает свет и формирует первичное изображение. Размер объектива влияет на светосилу прицела — чем он больше, тем ярче и чётче изображение, особенно в условиях низкой освещённости.

Окуляр:

Линза, расположенная со стороны глаза стрелка, через которую происходит наблюдение изображения. Окуляр также обеспечивает увеличение и фокусировку изображения.

Призмы (в некоторых прицелах):

Используются для изменения направления светового пути, позволяя сделать прицел более компактным при сохранении длинного оптического пути. Призмы также помогают правильно ориентировать изображение (устраняют переворот).

Оптический путь:

Свет проходит через объектив, затем через систему линз и призм, формируя увеличенное и правильно ориентированное изображение цели, которое наблюдает стрелок.

Увеличение и поле зрения

Увеличение (кратность):

Это коэффициент, показывающий, во сколько раз изображение цели кажется больше по сравнению с наблюдением невооружённым глазом. Например, при увеличении 4× объект кажется в 4 раза ближе и крупнее.

Поле зрения:

Угол или ширина участка местности, видимого через прицел на определённом расстоянии (например, ширина видимой полосы на 100 м). Чем выше увеличение, тем уже поле зрения, и наоборот.

Баланс между увеличением и полем зрения:

Высокое увеличение помогает лучше рассмотреть мелкие детали цели, но сужает поле зрения, усложняя поиск и сопровождение движущихся объектов. Низкое увеличение даёт широкий обзор, что удобно для быстрой ориентации.

Сетка прицела

Сетка прицела — это нанесённая на оптическую систему разметка, которая служит ориентиром для точного прицеливания.

Типы сеток:

• Точки, перекрестия, дуги, специальные баллистические сетки с метками для учёта поправок
• Сетки с подсветкой для улучшения видимости в темноте

Функции сетки:

• Обозначение точки прицеливания (центра) для точного наведения оружия на цель
• Помощь в оценке расстояния до цели и внесении поправок на ветер и баллистику (в сложных сетках)
• Облегчение удержания цели в прицеле при движении или стрельбе на дальние дистанции

Расположение:

Сетка находится в фокальной плоскости прицела, что обеспечивает её неподвижность относительно изображения цели при изменении увеличения (в прицелах с переменным увеличением).

Эксплуатация и настройка

Как правильно навести и отрегулировать прицел?

Точная настройка оптического прицела начинается с правильного крепления к оружию — монтаж должен быть надёжным и стабильным, чтобы избежать смещений при отдаче.

После установки следует выполнить процедуру «нулевки»: прицел наводится на мишень на контрольной дистанции, и с помощью механических регулировок (винтов поправок) корректируется положение прицельной сетки до совпадения с точкой попадания.

Важным этапом является фокусировка окуляра — она позволяет добиться чёткого изображения сетки, что снижает нагрузку на глаза и повышает скорость прицеливания. Для стрельбы на дальние дистанции необходимо отрегулировать параллакс, устраняя смещение точки прицеливания при изменении положения глаза стрелка относительно прицела. Такая настройка обеспечивает стабильность и точность выстрелов даже в динамичных условиях.

Особенности эксплуатации в различных условиях

Оптический прицел должен сохранять работоспособность в широком диапазоне условий. При стрельбе в условиях низкой освещённости важна подсветка сетки с возможностью регулировки яркости, чтобы не ослеплять стрелка и обеспечить комфортное прицеливание.

В солнечную погоду антибликовые покрытия и солнцезащитные козырьки предотвращают засветы и улучшают видимость. Герметичный корпус и заполнение азотом защищают прицел от влаги и запотевания при резких перепадах температур.

При эксплуатации в пыльных и грязных условиях рекомендуется регулярная очистка линз с использованием специальных средств.

Для хранения и транспортировки прицелы помещают в защитные кейсы, чтобы избежать механических повреждений и сохранить точность калибровки.

Инновации

Новые материалы и технологии

Современные прицелы изготавливаются из высокопрочных и лёгких материалов — авиационных алюминиевых сплавов и композитов, обеспечивающих долговечность и минимальный вес. Оптические элементы покрываются многослойными просветляющими и гидрофобными покрытиями, которые повышают светопропускание, улучшают контрастность и защищают от загрязнений и влаги. Использование передовых технологий обработки стекла позволяет снизить аберрации и искажения, обеспечивая максимально чёткое и яркое изображение в любых условиях.

Электронные и цифровые прицелы

Новейшие разработки включают интеграцию электроники в традиционные оптические системы. Электронные прицелы оснащаются подсветкой сетки с настраиваемой яркостью, баллистическими калькуляторами для автоматической коррекции прицела с учётом дистанции, ветра и температуры.

Цифровые модели могут иметь встроенные камеры, позволяющие вести видеозапись выстрелов, а также передавать изображение на смартфоны и планшеты. Такие прицелы значительно расширяют возможности стрелка, повышая точность и комфорт стрельбы, особенно в сложных условиях и при динамических сценариях. Однако они требуют дополнительного питания и обладают более высокой стоимостью, что компенсируется их функциональностью и удобством.
