Мультиметр, виды, принцип работы и применение

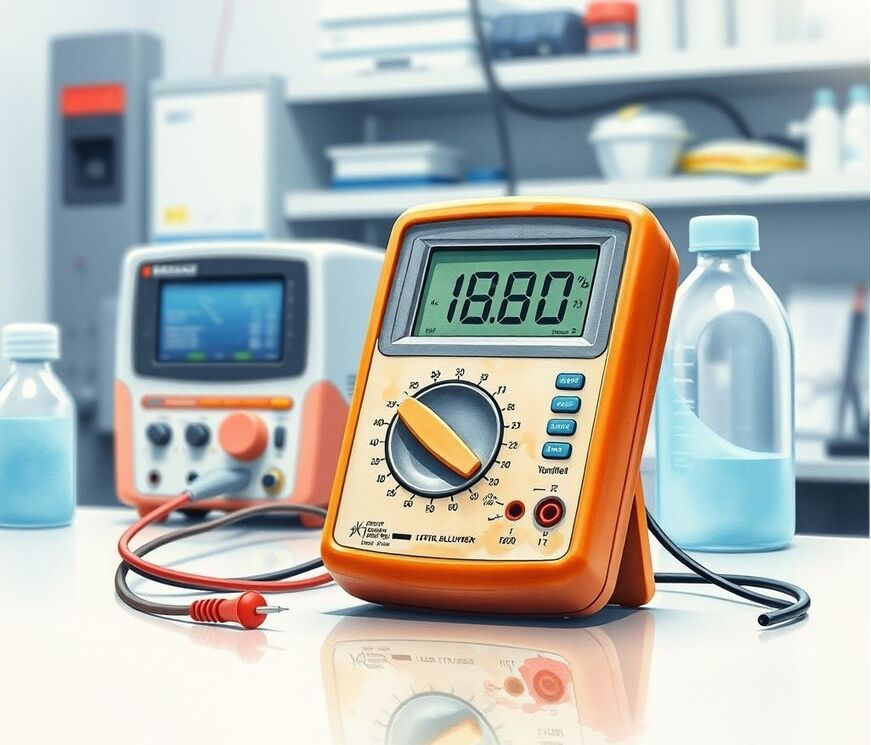

Что такое мультиметр?

"Мультиметр — это универсальный измерительный прибор, предназначенный для проверки электрических параметров, таких как напряжение, ток и сопротивление..."

---

   Содержание:

---

1. История изобретения

2. Зачем нужен мультиметр?

3. Виды

4. Устройство

5. Принцип работы

6. Характеристики

7. Как пользоваться?

8. Применение

9. Инновации

10. Топ-5 производителей

История изобретения

История мультиметра начинается в начале 20 века с появления отдельных приборов для измерения электрических величин.

Первый комбинированный прибор, способный измерять несколько параметров, был создан в 1920-х годах и назывался "тестер". С развитием электроники и появлением полупроводниковых компонентов в 1950-60-х годах появились первые электронные мультиметры, которые были более точными и компактными.

В 1970-х годах появились цифровые мультиметры, которые быстро вытеснили аналоговые благодаря удобству и высокой точности измерений. Сегодня мультиметры широко используются в электронике, электротехнике и других областях для диагностики и ремонта оборудования.

Сегодня мультиметры — незаменимый инструмент для электриков, инженеров и любителей электроники.

Зачем нужен мультиметр?

Мультиметр — это универсальный измерительный прибор, предназначенный для проверки и диагностики электрических цепей и компонентов. Он измеряет такие параметры, как

• электрическое напряжение (вольты),
• электрический ток (амперы)
• и электрическое сопротивление (омы).

Кроме того, многие мультиметры оснащены дополнительными функциями, позволяющими проверять целостность цепей, измерять ёмкость конденсаторов, частоту сигналов и температуру.

Основное предназначение мультиметра — помочь специалистам и любителям быстро и точно определить состояние электрооборудования, выявить неисправности и обеспечить безопасность при работе с электричеством.

Типы мультиметров

По способу отображения показаний

• Аналоговые мультиметры — имеют стрелочный индикатор, показывают значения с помощью движущейся стрелки. Менее точны, но позволяют наблюдать динамику изменений.
• Цифровые мультиметры — показывают значения на цифровом дисплее, более точны и удобны.
• Комбинированные — сочетают аналоговый и цифровой индикаторы.

По способу выбора диапазонов измерений

• С ручным выбором диапазона — пользователь самостоятельно переключает диапазоны.
• С автоматическим выбором диапазона (авторанг) — прибор самостоятельно выбирает оптимальный диапазон.

По количеству измеряемых параметров

• Универсальные — измеряют основные параметры: напряжение, ток, сопротивление.
• Расширенные — дополнительно могут измерять частоту, температуру, емкость, индуктивность и др.

По области применения

• Бытовые — для простых домашних задач.
• Профессиональные — для точных измерений в лабораториях и промышленности.
• Специализированные — для конкретных задач (например, измерение температуры, частоты).

По типу питания

• От батареек
• От сети

Выбор типа мультиметра зависит от целей и условий использования.

Устройство

Основные части и устройство мультиметра включают:

Внешнее устройство

• Корпус — обычно пластиковый, защищает внутренние компоненты.
• Дисплей — цифровой (цифровой мультиметр) или стрелочный (аналоговый мультиметр), на котором отображаются измеряемые значения.
• Режимный переключатель (роторный переключатель) — позволяет выбрать тип измерения (напряжение, ток, сопротивление и т.д.) и диапазон измерений.
• Кнопки управления — в современных мультиметрах могут быть дополнительные кнопки для выбора функций, удержания показаний, включения подсветки и т.п.
• Входные гнезда (разъемы) — для подключения измерительных щупов:
  • COM (общий, минусовой)
  • VΩmA (для измерения напряжения, сопротивления, тока до определенного значения)
  • 10A (для измерения тока до 10 ампер)
  • Измерительные щупы — провода с наконечниками (зондами), которые подключаются к цепи для измерения.

Внутреннее устройство

• Измерительный блок — основная часть, которая преобразует входной сигнал в удобочитаемый результат.
  • Для цифровых мультиметров это обычно аналогово-цифровой преобразователь (АЦП).
  • Для аналоговых — измерительный механизм с катушкой и стрелкой.
• Стабилизаторы напряжения — обеспечивают стабильное питание внутренних схем.
• Резисторные делители и шунты — используются для уменьшения измеряемого сигнала до уровня, пригодного для обработки.
• Коммутирующая схема — переключает внутренние цепи в зависимости от выбранного режима и диапазона.
• Микроконтроллер (в цифровых мультиметрах) — обрабатывает данные с АЦП, управляет дисплеем и интерфейсом.
• Преобразователь сигнала — например, усилители, фильтры.
• Источник питания — обычно батарейка (например, 9 В), которая питает все внутренние схемы.

Таким образом, мультиметр — это комплексное измерительное устройство, состоящее из корпуса, дисплея, переключателей режимов, входных разъемов, щупов, внутренних преобразователей и системы питания, предназначенное для измерения электрических величин в различных режимах.

Принцип работы

Принцип работы мультиметра основан на измерении электрических величин — напряжения, тока и сопротивления — с помощью внутренних электронных схем, которые преобразуют эти параметры в удобочитаемые значения.

1. Измерение напряжения (вольтметр): Прибор подключается параллельно к исследуемому участку цепи. Внутреннее устройство измеряет разность потенциалов между двумя точками, используя высокоомное входное сопротивление, чтобы минимизировать влияние на цепь.

2. Измерение тока (амперметр): При измерении тока прибор включается последовательно с нагрузкой. Ток проходит через внутренний шунт — резистор с известным малым сопротивлением. По падению напряжения на шунте мультиметр вычисляет силу тока.

3. Измерение сопротивления (омметр): Для определения сопротивления мультиметр подает небольшой постоянный ток через исследуемый элемент и измеряет падение напряжения. По закону Ома (R = U/I) вычисляется сопротивление.

В цифровых мультиметрах аналоговые сигналы преобразуются в цифровой формат с помощью аналого-цифрового преобразователя (АЦП), что обеспечивает точные и стабильные показания на дисплее. Благодаря переключателям и микроконтроллерам пользователь может выбирать режимы измерения и диапазоны, что делает мультиметр универсальным инструментом для диагностики и тестирования электрических цепей.

Характеристики

Краткие характеристики мультиметра:

• Типы измерений: напряжение (постоянное и переменное), ток (постоянный и переменный), сопротивление.
• Диапазоны измерений: обычно от милливольт/микроампер до сотен вольт/ампер (зависит от модели).
• Точность: от ±0.5% до ±2% для цифровых моделей.
• Входное сопротивление: влияет на точность измерения напряжения, чем выше — тем лучше.
• Разрешающая способность: количество отображаемых цифр (например, 3.5 или 4.5 разряда).
• Тип дисплея: цифровой (LCD) или аналоговый (стрелочный).
• Питание: батарея (обычно 9 В).
• Дополнительные функции: звуковая прозвонка, измерение частоты, температуры, удержание показаний.
• Габариты и вес: влияют на удобство использования и портативность.

Как пользоваться мультиметром?

Правила эксплуатации мультиметра включают следующие основные моменты:

1. Подготовка к работе:

• Перед использованием проверьте исправность корпуса и щупов, отсутствие повреждений.
• Вставьте щупы в соответствующие разъёмы: чёрный — в COM, красный — в гнездо, соответствующее измерению (VΩmA для напряжения, сопротивления и малого тока; 10A для больших токов).
• Убедитесь, что батарея мультиметра заряжена.

2. Выбор режима и диапазона:

• Включите мультиметр.
• Выберите нужный режим измерения (например, постоянное напряжение V–, переменное напряжение V~, ток A, сопротивление Ω).
• При отсутствии авто-диапазона установите подходящий диапазон измерений, начиная с максимального для безопасности.

3. Правила измерения:

• Измерение напряжения: подключайте щупы параллельно к элементу цепи. Не превышайте максимально допустимое напряжение прибора.
• Измерение тока: подключайте щупы последовательно в цепь. Не превышайте максимально допустимый ток.
• Измерение сопротивления: измеряйте только при отключённом питании цепи.
• Не переключайте режимы во время измерения.
• Не измеряйте сопротивление под напряжением.

4. Безопасность:

• Не касайтесь металлических частей щупов во время измерения.
• Следите за целостностью изоляции щупов.
• Не превышайте указанные на приборе пределы измерений.
• Используйте защитные средства при работе с высокими напряжениями.

5. После работы:

• Выключите мультиметр.
• Отсоедините щупы.
• Храните прибор в сухом, чистом месте.
• При необходимости замените батарею.

Соблюдение этих правил обеспечит точность измерений и безопасность при работе с мультиметром. Если нужна инструкция по конкретной модели, могу помочь с её поиском.

Применение

Мультиметр широко применяется в различных областях благодаря своей универсальности и точности измерений. Основные сферы использования мультиметра включают:

• Ремонт и обслуживание электрооборудования: Мультиметр помогает диагностировать неисправности в бытовой технике, электроинструментах, автомобилях и промышленном оборудовании, выявляя проблемы с напряжением, током и сопротивлением.
• Электротехнические работы: При монтаже и наладке электрических сетей и систем прибор используется для проверки целостности проводов, измерения параметров цепей и контроля правильности подключения.
• Проектирование и тестирование электроники: Инженеры и радиолюбители используют мультиметр для проверки компонентов, измерения параметров цепей и отладки электронных устройств.
• Образование: В учебных заведениях мультиметры применяются для практических занятий по электротехнике и электронике, помогая студентам понять принципы работы электрических цепей.
• Автомобильная диагностика: Прибор используется для проверки аккумуляторов, генераторов, датчиков и других электрических систем автомобилей.
• Промышленное производство: Мультиметры помогают контролировать качество электрических компонентов и сборочных процессов, обеспечивая надежность и безопасность оборудования.

Благодаря своим многофункциональным возможностям мультиметр является незаменимым инструментом для профессионалов и любителей, позволяя быстро и точно проводить измерения и диагностику электрических систем.

Инновации

Инновации в области мультиметров за последние десятилетия значительно расширили их функциональность, точность и удобство использования. Вот ключевые инновации:

• Переход от аналоговых к цифровым моделям с точным цифровым дисплеем.
• Введение автоматического выбора диапазонов (autoranging).
• Расширение функций: измерение частоты, температуры, ёмкости и др.
• ЖК-дисплеи с подсветкой и многострочным отображением.
• Беспроводная передача данных и интеграция со смартфонами.
• Повышенная защита и соответствие стандартам безопасности.
• Энергоэффективность и длительное время работы от батарей.

Эти инновации сделали мультиметры более удобными, универсальными и надежными.

Топ-5 производителей

В 2025 году на российском рынке мультиметров выделяются следующие топ-5 производителей:

1. Fluke (США) — лидер рынка, известный высокой точностью, надежностью и долговечностью приборов, широко используется профессионалами.

2. Mastech (Китай) — предлагает доступные мультиметры для бытового и полупрофессионального использования, популярны за хорошее соотношение цены и качества.

3. UNI-T (Китай) — известен качественными и функциональными мультиметрами по конкурентным ценам, востребован как среди любителей, так и среди специалистов.

4. Kyoritsu (Япония) — японский бренд с репутацией надежных и точных измерительных приборов, пользуется спросом в профессиональной среде.

5. Extech (США) — ориентирован на профессионалов и технических энтузиастов, предлагает широкий ассортимент мультиметров с разнообразными функциями.

Выбор конкретного производителя зависит от задач и бюджета, однако эти бренды считаются наиболее проверенными и популярными.
