Эвакуационное освещение - полное руководство от А до Я - как обеспечить безопасность

Что такое эвакуационное освещение?

"Эвакуационное освещение — это специальное освещение, обеспечивающее видимость путей эвакуации и выходов при авариях, пожарах и других чрезвычайных ситуациях..."

---

   Содержание:

---

1. Введение

2. Назначение и основные функции

3. Типы эвакуационнного освещения

4. Нормы и требования

5. Основные компоненты

6. Как выбрать эвакуационное освещение?

7. Проектирование и монтаж

8. Обслуживание и проверка

9. Заключение

Введение

Эвакуационное освещение является важнейшим элементом системы пожарной безопасности любого здания или сооружения. Оно предназначено для обеспечения безопасной эвакуации людей в условиях чрезвычайной ситуации, особенно в ночное время или при отсутствии основного освещения.

Основная цель эвакуационного освещения заключается в том, чтобы обеспечить четкую видимость путей эвакуации, сигнализировать о направлении движения и предотвратить панику среди находящихся внутри помещений.

Назначение и основные функции

Назначение эвакуационного освещения состоит в обеспечении безопасности людей путем предоставления необходимой видимости и ориентира в критической ситуации, такой как пожар, авария или другое опасное событие.

Основные функции:

1. Освещение путей эвакуации:Система должна обеспечивать достаточную яркость вдоль эвакуационных маршрутов, лестниц, дверей и других ключевых точек выхода, облегчая ориентацию в пространстве даже при недостаточной общей освещённости.
2. Подсветка указателей и предупреждающих символов:Важнейшую роль выполняют специальные светящиеся знаки ("Выход", "Стрелка направо", "Запасной выход"), показывающие путь следования к безопасным зонам.
3. Помощь в предотвращении паники и снижения рисков травм:Хорошо организованное эвакуационное освещение снижает стресс и позволяет избегать беспорядочных движений толпы, уменьшая риск падения, столкновения и затора.
4. Автономность функционирования:Для повышения надежности большинство современных систем оснащаются встроенными батареями или аккумуляторными источниками энергии, что позволяет поддерживать освещение даже при перебоях в электроснабжении.
5. Соблюдение нормативных актов и строительных норм:В России установлены обязательные строительные нормы и правила (например, СП 5.13130.2009), регламентирующие минимальное количество и размещение приборов эвакуационного освещения в общественных местах и производственных объектах.
6. Использование специальных устройств сигнализации:Некоторые современные системы дополнительно оборудуются звуковыми сигналами тревоги, датчиками дымообразования и пожара, способствующими быстрому реагированию персонала и ускоренной эвакуации людей.

В целом, эвакуационное освещение должно гарантировать чёткую видимость эвакуационных маршрутов и способствовать спокойной и упорядоченной эвакуации, снижая риски и потери среди людей.

Типы эвакуационного освещения

Эвакуационное освещение подразделяется на несколько типов в зависимости от функций и назначения. Каждый тип имеет свою специфику установки и эксплуатации, что позволяет эффективно организовать процесс безопасной эвакуации людей из зданий и сооружений в случае аварийных ситуаций.

Рассмотрим подробнее основные виды эвакуационного освещения.

1. Освещение путей эвакуации

Этот тип освещения предназначен для подсветки коридоров, переходов, лестничных клеток и других зон внутри здания, которые обеспечивают движение людей к эвакуационным выходам.

Основная задача заключается в создании достаточно яркого света, позволяющего человеку ориентироваться в пространстве даже при отсутствии общего электрического освещения.

Основные характеристики:

• Расположение светильников вдоль путей эвакуации.
• Использование специальных знаков направления ("Стрелка").
• Применение энергоэффективных технологий (например, светодиодов).
• Минимальное значение уровня освещённости на уровне пола составляет 1 лк.

Пример реализации: осветительные приборы размещаются на стенах и потолках, создавая чётко различимый визуальный ориентир.

2. Освещение выходов

Это специализированные устройства, предназначенные для выделения и привлечения внимания к местам, где расположены двери и проходы наружу или на этаж ниже.

Благодаря такому типу освещения значительно упрощается ориентация в стрессовых ситуациях, особенно ночью или при плохих погодных условиях.

Особенности:

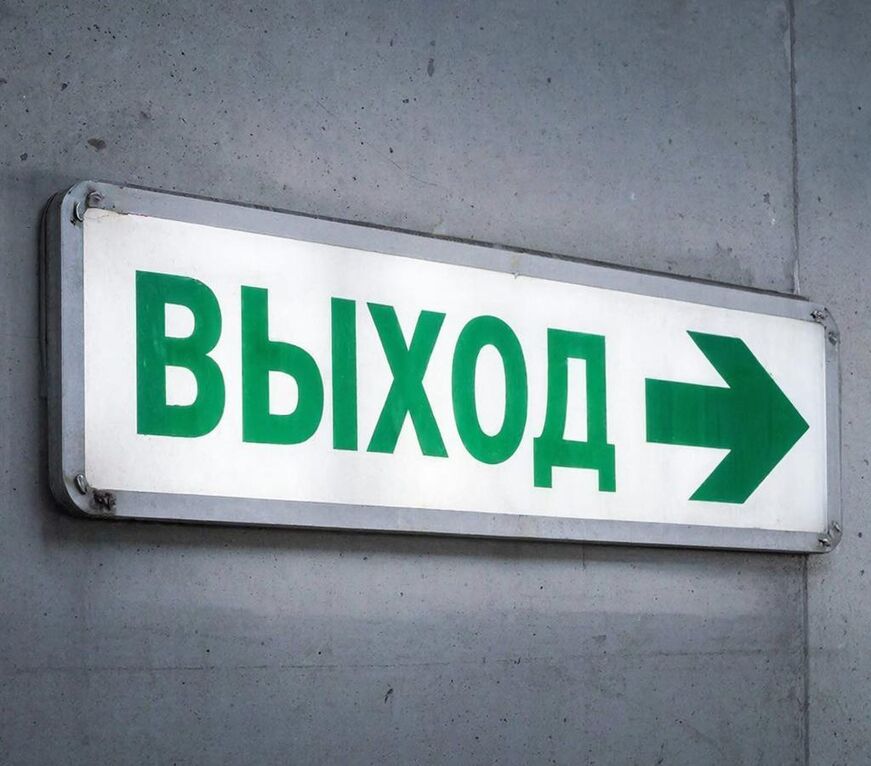

• Наличие светящихся табличек с надписями («Выход»).
• Использование контрастных цветов (чаще всего зелёного фона и белого текста).
• Автоматическое включение при пропадании напряжения основной сети.
• Длительное время работы от аккумулятора (не менее 1 часа).

Примеры реализации: размещение светильника рядом с дверью выхода, обеспечение постоянного свечения в режиме ожидания.

3. Резервное освещение

Данный тип служит дополнительным источником света в случаях, когда обычные источники выходят из строя либо теряют способность функционировать вследствие нарушения электроснабжения.

Задача резервного освещения состоит в поддержании минимально необходимого уровня освещённости для продолжения нормальной жизнедеятельности и организации действий персонала и гостей.

Особенности:

• Автономные источники питания (аккумуляторные блоки).
• Возможность мгновенного переключения на резервный режим.
• Специальные элементы конструкции, защищающие оборудование от пыли, влаги и ударов.
• Регулярное тестирование работоспособности.

Пример реализации: встроенный аккумулятор в каждом приборе позволяет продолжать функционирование даже при длительных перебоях электроэнергии.

4. Аварийное освещение

Автоматически активируется при возникновении опасной ситуации, связанной с повреждением общей энергосистемы здания. Используется для поддержания достаточного уровня освещённости ключевых участков (например, операционных залов больниц, диспетчерских служб).

Отличительной чертой аварийного освещения является его высокая мощность и стабильность работы вне зависимости от обстоятельств.

Основные характеристики:

• Быстрая реакция на изменение состояния электрической сети.
• Поддержание заданного уровня освещённости длительное время.
• Совместимость с существующими системами управления светом.
• Высокая степень защиты от электромагнитных помех.

Пример реализации: централизованная автоматизация подачи электричества от генераторов и дизель-электростанций.

5. Дополнительное эвакуационное освещение

Применяется для повышения уровня безопасности в особых зонах повышенного риска (склады горючего материала, лаборатории, серверные комнаты).

Может включать дополнительные световые индикаторы и звуковые сигналы тревоги, предупреждая людей о возможной опасности.

Особенности:

• Использование специализированных материалов и покрытий для увеличения отражательной способности поверхностей.
• Интеграция датчиков дыма и огня, помогающих мгновенно включить сигнализацию.
• Четкое разделение зон ответственности и периодичность проверки оборудования.

Пример реализации: дополнительный индикатор на входе в лабораторию с надписью «Внимание, зона повышенной опасности».

Нормы и требования

Для эффективного функционирования эвакуационного освещения важно соблюдать ряд требований, установленных государственными стандартами и нормами пожарной безопасности. Вот некоторые ключевые требования:

• Минимальная интенсивность света должна составлять не менее 1 люкс на уровне пола.
• Осветительные приборы должны располагаться равномерно вдоль путей эвакуации, обеспечивая непрерывное освещение.
• Светильники должны быть защищены от механических повреждений и воздействия окружающей среды.
• Система резервного освещения должна иметь автономный источник энергии, способный поддерживать работу светильников в течение минимум 1 часа.

Эти требования помогают гарантировать безопасность людей и минимизировать риск травмирования в процессе эвакуации.

Законодательные требования и стандарты

Для установки и эксплуатации эвакуационных осветительных систем существуют строгие законодательные нормы и международные стандарты. Эти правила разработаны для обеспечения максимальной эффективности системы и защиты здоровья и безопасности населения.

Важно отметить, что несоблюдение этих требований может привести к серьезным последствиям, включая штрафы и уголовную ответственность.

Стандарты	Описание
ГОСТ Р 53325-2012	Определяет общие требования к эвакуационному освещению и маркировке маршрутов эвакуации.
СП 5.13130.2009	Регулирует проектирование, монтаж и эксплуатацию установок пожарной автоматики, включая эвакуационные светильники.
СНиП 21-01-97*	Устанавливает минимальные уровни освещенности для различных типов помещений.

Эти стандарты обеспечивают согласованность и единообразие подходов к проектированию и монтажу эвакуационного освещения, гарантируя высокий уровень безопасности для всех пользователей здания.

Основные компоненты

Комплектующие для системы эвакуационного освещения включают следующие элементы:

1. Световые приборы

• Светодиодные светильники: основное средство эвакуации, обеспечивающее видимость путей выхода и ключевых зон помещения в условиях аварийного отключения основного освещения. Рекомендуем светильники ЖКХ 08.
• Автоматические знаки пожарной безопасности («Выход», стрелочные указатели направления движения).
• Знаки обозначения мест размещения пожарных шкафов, огнетушителей и другого оборудования.

2. Источники питания

• Аккумуляторы: резервные батареи обеспечивают автономную работу светильников в течение необходимого времени (обычно минимум 1 час). Рекомендуем блок аварийного питания БАП.
• Зарядные устройства: предназначены для поддержания заряда аккумуляторов в нормальном режиме эксплуатации.

3. Кабели и проводники

• Кабель марки КГЭЭнг-FRLS: специальный кабель повышенной надежности, используемый для подключения осветительных приборов в системах противопожарной защиты.
• Электропроводка: включает соединения элементов схемы, выполненные специализированными материалами с повышенными показателями огнестойкости.

4. Автоматизация и контроль

• Модули управления системой: контроллеры и датчики, позволяющие автоматически активировать освещение при возникновении чрезвычайной ситуации.
• Панели контроля состояния сети: отображают состояние всех компонентов системы, предупреждают о неисправностях и позволяют своевременно реагировать на проблемы.

Эти комплектующие необходимы для полноценной реализации требований нормативных документов РФ, включая СП 52.13330.2016 ("Естественное и искусственное освещение") и Федеральный закон №123-ФЗ ("Технический регламент о требованиях пожарной безопасности").

Как выбрать оптимальное эвакуационное освещение?

Выбор оптимального решения зависит от многих факторов, включая размер помещения, назначение здания, наличие естественного освещения и особенности конструкции.

Рассмотрим несколько важных аспектов выбора системы эвакуационного освещения:

• Размер помещения: Чем больше помещение, тем большее количество осветительных приборов потребуется для равномерного распределения света.
• Назначение здания: Различные типы помещений требуют разных подходов к проектированию освещения. Например, медицинские учреждения имеют особые требования к освещенности операционных залов и палат интенсивной терапии.
• Естественное освещение: Наличие окон и других источников дневного света влияет на выбор мощности и количества светильников.
• Особенности конструкции: Особенности архитектуры здания также играют важную роль. Например, высокие потолки потребуют установки более мощных ламп.

При выборе решений рекомендуется проконсультироваться с профессиональными инженерами и специалистами по светодизайну, чтобы учесть все нюансы и создать эффективную систему освещения.

Проектирование и монтаж

Проектирование и установка системы эвакуационного освещения требует тщательного подхода и учета множества деталей. Основные этапы проектирования включают:

• Анализ существующих условий освещения.
• Определение местоположения и количества необходимых светильников.
• Выбор подходящего оборудования и материалов.
• Подготовка проектной документации и согласование проекта с соответствующими органами власти.

Монтаж осуществляется квалифицированными специалистами, прошедшими обучение и имеющими необходимые допуски. Особое внимание уделяется правильному подключению и тестированию всех компонентов системы перед вводом её в эксплуатацию.

Обслуживание и проверка системы

Регулярные проверки и техническое обслуживание необходимы для поддержания работоспособности системы эвакуационного освещения.

Периодичность проверок определяется нормативными актами и инструкциями производителей оборудования.

Обычно рекомендуется проводить проверку каждые полгода или ежегодно, в зависимости от интенсивности эксплуатации здания.

Основные мероприятия по обслуживанию включают:

• Проверку исправности аккумуляторов и батарей.
• Очистку линз и отражателей от загрязнений.
• Тестирование автоматического включения резервного освещения.
• Замены неисправных элементов и проведение профилактических работ.

Заключение

Система эвакуационного освещения является важным элементом обеспечения безопасности людей в зданиях различного назначения. Грамотный подход к выбору, проектированию и монтажу позволяет значительно повысить уровень защиты населения в критических ситуациях. Помните, что правильно организованное освещение спасает жизнь!

Эта статья была написана для тех, кто хочет разобраться в тонкостях организации эвакуационного освещения и обеспечить максимальную защиту своего бизнеса и сотрудников. Мы надеемся, что эта информация окажется полезной и поможет вам принять верные решения при создании эффективной системы освещения вашего объекта недвижимости.
