Бинокль, типы, устройство, принцип работы и применение

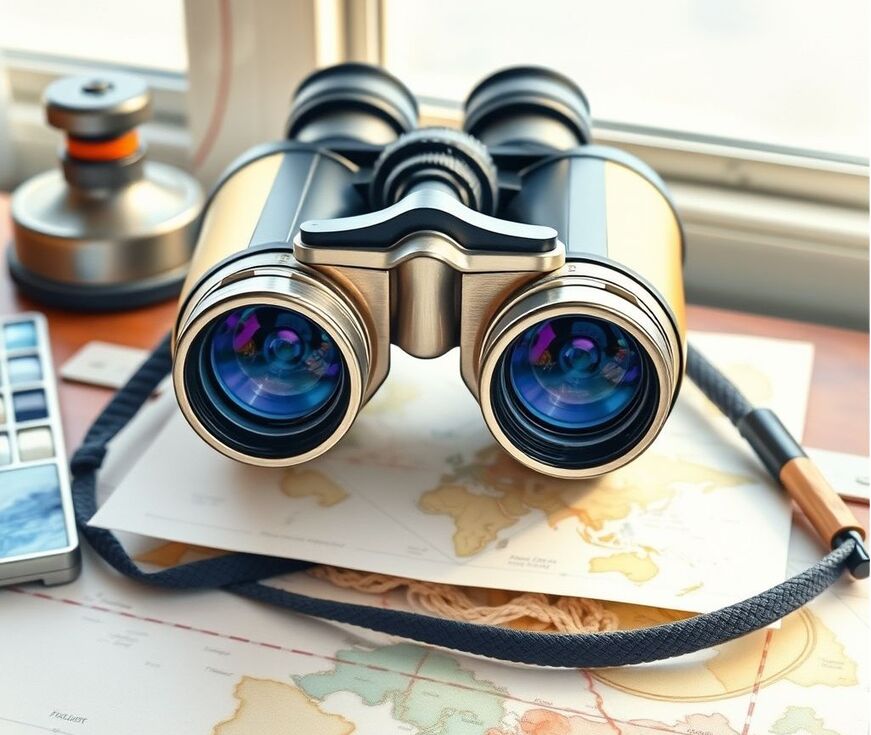

Что такое бинокль?

"Бинокль — оптический прибор с двумя объективами, предназначенный для увеличенного и стереоскопического наблюдения удалённых объектов..."

---

   Содержание:

---

1. История изобретения

2. Типы биноклей

3. Классификация

4. Устройство

5. Принцип работы

6. Характеристики

7. Маркировка

8. Настройка

9. Правила эксплуатации

10. Инновации

История изобретения

История бинокля начинается в начале 1600-х годов, когда голландские мастера, в частности Ганс Липперсгей, впервые создали телескопы — приборы для увеличения удалённых объектов. Эти первые устройства были одноглазыми, и вскоре появилась идея использовать два телескопа одновременно, чтобы смотреть обоими глазами и получить более объёмное восприятие.

Первые бинокли были довольно громоздкими и примитивными, но уже тогда они открывали новые возможности для наблюдения природы, военных действий и астрономии. В XIX веке английский изобретатель Томас Рид внёс значительный вклад, внедрив в конструкцию призмы, что позволило значительно уменьшить длину прибора и улучшить качество изображения.

Настоящий прорыв произошёл в 1894 году, когда немецкие оптики Эрнст Аббе и Карл Цейсс разработали призмы Порро — инновационное решение, которое сделало бинокли более компактными и повысило чёткость и яркость изображения. С тех пор оптические технологии стремительно совершенствовались: улучшались линзы, появлялись новые покрытия для уменьшения бликов, а дизайн становился всё более эргономичным.

Сегодня бинокль — это не просто увеличительное стекло, а высокоточный прибор, объединяющий в себе вековые знания и современные технологии. Его история — это история человеческого стремления видеть дальше, яснее и глубже, открывая перед нами мир в новых красках и деталях.

Типы бинокля

Бинокль — это оптический прибор, предназначенный для увеличенного и стереоскопического наблюдения удалённых объектов. Существует множество видов биноклей, каждый из которых адаптирован под определённые задачи и условия эксплуатации. Рассмотрим основные типы и их особенности.

Туристические бинокли

Это самые распространённые модели, которые выбирают для активного отдыха, походов и наблюдения за природой. Они обычно легкие, компактные и имеют среднее увеличение (6x–10x). Туристические бинокли часто оснащены водонепроницаемым корпусом и защитным покрытием линз для устойчивости к царапинам и запотеванию.

Охотничьи бинокли

Специализированные модели с увеличением от 8x до 12x, обеспечивающие чёткое изображение на дальних расстояниях. Такие бинокли часто имеют широкое поле зрения, что важно при слежении за движущейся добычей. Корпус обычно прочный и защищённый от ударов, а оптика — с улучшенной светопропускаемостью для работы в условиях низкой освещённости.

Астрономические бинокли

Эти бинокли обладают большим диаметром объектива (обычно от 50 мм и выше) и высоким увеличением (от 15x и выше). Они предназначены для наблюдения за звёздами, планетами и другими небесными объектами. Из-за больших размеров такие модели обычно тяжелее и требуют штатива для устойчивости.

Морские бинокли

Разработаны специально для морских условий. Они имеют водонепроницаемый и противоударный корпус, часто снабжены системой стабилизации изображения и компасом. Их оптика адаптирована для работы при ярком солнечном свете и сильных бликах с воды.

Военные бинокли

Высокоточные и надёжные приборы с увеличением от 7x до 20x. Военные модели часто оснащены дальномерами, ночным видением или тепловизионными модулями. Корпус защищён от влаги, пыли и ударов, а оптика выдерживает экстремальные условия эксплуатации.

Детские бинокли

Облегчённые, яркие и простые в использовании модели с небольшим увеличением (обычно 4x–6x). Они безопасны и удобны для маленьких пользователей, помогают развивать внимание и интерес к природе.

Каждый вид бинокля уникален и подбирается в зависимости от целей и условий использования. Правильный выбор позволит получить максимум удовольствия от наблюдений и повысить эффективность работы с оптическим прибором.

Классификация

Бинокли классифицируются по различным критериям, отражающим их конструкцию, назначение и технические характеристики. Правильное понимание классификации помогает выбрать оптимальный прибор для конкретных задач.

По оптической конструкции

• Призматические бинокли
  Самый распространённый тип, в котором используется система призматов (чаще всего Порро или Пентапризма) для коррекции изображения и уменьшения длины корпуса. Призматические бинокли обеспечивают яркое и чёткое изображение, удобны в использовании.
• Рефракторные (линзовые) бинокли
  Основаны на системе линз без призматической коррекции. Такие модели обычно крупнее и тяжелее, но могут использоваться для специализированных задач, например, в астрономии.
• Компактные бинокли (карманные)
  Миниатюрные модели с упрощённой оптикой, удобные для повседневного ношения и быстрого наблюдения.

По техническим параметрам

• По увеличению
  От компактных моделей с 4–6-кратным увеличением до специализированных с 20x и выше.
• По диаметру объектива
  От маленьких (около 20 мм) до больших (50 мм и более), что влияет на светосилу и качество изображения.
• По наличию дополнительных функций
  Встроенный дальномер, ночное видение, стабилизация изображения, компас и другие опции.

Классификация биноклей позволяет подобрать именно тот прибор, который максимально соответствует вашим требованиям и условиям использования.

Устройство

Конструкция бинокля объединяет несколько ключевых элементов, которые вместе обеспечивают чёткое, яркое и удобное изображение.

Основные компоненты:

Объективы

Это передние линзы, через которые свет попадает внутрь прибора. Объективы отвечают за сбор и фокусировку света, определяя яркость и качество изображения. Диаметр объектива напрямую влияет на светосилу — чем он больше, тем лучше видны детали в условиях низкой освещённости.

Призматическая система

Внутри бинокля световой луч проходит через призмы, которые изменяют направление света, позволяя уменьшить длину корпуса и обеспечить правильную ориентацию изображения. Существует несколько схем:

• Порро-призмы — классическая система с «зигзагообразным» световым путем, обеспечивающая хорошую глубину и контрастность.
• Пентапризмы — компактная и прямая оптическая схема, позволяющая сделать корпус более тонким и лёгким.

Окуляры

Это линзы, через которые наблюдатель смотрит на изображение. Окуляры увеличивают изображение, формируемое объективами и призмами, и обеспечивают комфортный угол обзора.

Механизм фокусировки

Позволяет настраивать резкость изображения для разных расстояний. Обычно фокусировка осуществляется центральным колесиком, которое синхронизировано для обоих окуляров, а также диоптрийной регулировкой для подстройки под зрение каждого глаза.

Корпус

Защищает внутренние оптические элементы от пыли, влаги и механических повреждений. Часто корпус покрывают резиновым слоем для удобства захвата и ударопрочности. В некоторых моделях предусмотрена герметизация и заполнение азотом для предотвращения запотевания.

Дополнительные элементы

В зависимости от назначения бинокля, могут быть встроены компасы, дальномеры, системы стабилизации изображения, ночное видение и другие модули.

Таким образом, устройство бинокля — это гармоничное сочетание оптики и механики, обеспечивающее удобство и качество наблюдений в самых разных условиях.

Принцип работы

Принцип работы бинокля основан на оптической системе, которая собирает и увеличивает изображение удалённого объекта для удобного наблюдения двумя глазами одновременно. Основные этапы работы:

• Объективы — передние линзы собирают свет от объекта и формируют уменьшённое, перевёрнутое изображение внутри прибора.
• Призмы — специальные зеркально-линзовые элементы (чаще Roof или Porro) поворачивают и выравнивают изображение, чтобы оно стало правильным по ориентации (не перевёрнутым и не зеркальным). Также призмы сокращают длину оптического пути, делая бинокль компактнее.
• Окуляры — увеличивают изображение, формируемое объективом и призмой, и передают его глазу пользователя через выходной зрачок.
• Выходной зрачок — световой пучок, который выходит из окуляра, должен совпадать с глазом наблюдателя, чтобы изображение было ярким и чётким.

Таким образом, бинокль сочетает в себе сбор света, коррекцию ориентации изображения и его увеличение, обеспечивая комфортное и удобное визуальное наблюдение двумя глазами.

Характеристики

Знание характеристик бинокля важно для правильного выбора устройства, которое будет максимально соответствовать вашим потребностям и условиям использования.

Вот основные характеристики бинокля:

• Увеличение — кратность приближения
• Диаметр объектива — яркость и светосила
• Поле зрения — ширина обзора
• Выход зрачка — яркость изображения
• Удаление выходного зрачка — комфорт для глаз
• Тип призмы — качество и размер
• Вес — удобство ношения
• Влагозащита — защита от воды и тумана

Таким образом, знание характеристик помогает сделать осознанный выбор и получить максимальную пользу от бинокля.

Маркировка

Ниже пример типичной маркировки бинокля и её расшифровка:

Пример маркировки: 8x42 WP ED BAK-4 Roof

Расшифровка:

8x42

— 8x — увеличение: изображение кажется в 8 раз ближе.
— 42 — диаметр объектива (линзы) в миллиметрах: 42 мм.

WP

— Waterproof — влагозащищённость. Бинокль защищён от проникновения воды, можно использовать в дождь или влажных условиях.

ED

— Extra-low Dispersion — оптика с низкой дисперсией. Позволяет уменьшить хроматические аберрации (цветовые искажения), улучшая резкость и контраст.

BAK-4

— Тип стекла для призм. BAK-4 — высококачественное оптическое стекло с хорошей прозрачностью и минимальными искажениями.

Roof

— Тип призмы: Roof (крыша). Компактный и лёгкий дизайн, призмы расположены в одной линии, что делает корпус бинокля более узким и удобным.

Настройка

Настройка бинокля — важный шаг, чтобы получить чёткое и комфортное изображение. Вот основные шаги, как правильно настроить бинокль:

1. Отрегулируйте межзрачковое расстояние

Держите бинокль перед глазами и плавно разводите или сводите окуляры, пока не увидите одно круглое изображение, а не два отдельных.

2. Настройте диоптрий

Обычно на одном из окуляров (чаще правом) есть кольцо диоптрической коррекции.

• Закройте правый глаз (или закройте правый объектив рукой).
• Смотрите левым глазом через бинокль на удалённый объект и отрегулируйте центральное колесо фокусировки, чтобы изображение стало чётким.
• Теперь закройте левый глаз и откройте правый.
• Настройте кольцо диоптрии на правом окуляре, чтобы изображение стало чётким и для правого глаза.

3. Фокусировка

После настройки диоптрии оба глаза должны видеть чёткое изображение. Если нужно изменить фокус на другой объект, используйте центральное колесо фокусировки.

4. Проверьте изображение

Посмотрите на разные объекты на разном расстоянии, чтобы убедиться, что фокусировка и диоптрийная настройка подходят для обоих глаз.

Правила эксплуатации

Краткие правила эксплуатации и ухода за биноклем:

• Храните в сухом, чистом месте в защитном чехле.
• Не направляйте на солнце, чтобы избежать повреждения оптики.
• Очищайте линзы мягкой кисточкой или грушей от пыли, затем протирайте микрофиброй с оптическим средством.
• Избегайте использования грубых тканей и агрессивных химикатов.
• Аккуратно регулируйте фокус, не прилагайте чрезмерных усилий.
• Предотвращайте удары и падения.
• При поломках обращайтесь в сервисный центр, не разбирайте самостоятельно.

Эти правила помогут сохранить бинокль в хорошем состоянии и продлить срок службы.

Инновации

Инновации и новые технологии в биноклях включают:

• Улучшенная оптика — многослойные просветляющие покрытия на линзах для повышения яркости, контрастности и четкости изображения.
• Защита от внешних условий — водонепроницаемые и герметичные корпуса, заполненные азотом или аргоном, предотвращающие запотевание и коррозию.
• Легкие и прочные материалы — использование магниевых сплавов, углепластика и других современных композитов для снижения веса и повышения прочности.
• Цифровые технологии — интеграция камер, дальномеров, GPS, возможность записи фото и видео.
• Автоматическая фокусировка и стабилизация изображения — для удобства использования и точности наблюдений.
• Интеллектуальные функции — подключение к смартфонам, дополненная реальность, программное обеспечение для распознавания объектов и навигации.

Эти новшества делают бинокли более функциональными, надежными и удобными для разнообразных задач.
